涂布机的超低摩擦气缸的选型要素。

涂布机的超低摩擦气缸的选型要素。

涂布机的气缸负载选型，需要综合考虑气缸的理论输出力、实际工况因素以及涂布机的特定运行条件来决定气缸的型号。

以下基于气缸力计算原理和机械设计实践提供方法。

气缸负载计算的核心是确定理论输出力并应用修正系数。 气缸的理论输出力（推力或拉力）由工作压力和活塞有效面积决定，基本公式为 F = P × A，其中 F 为力（单位：N 或 kgf），P 为工作压力（单位：MPa 或 kgf/cm²），A 为活塞截面积（单位：mm² 或 cm²）。对于标准气缸，伸出时理论推力 F推 = (π × D² × P) / 4，缩回时理论拉力 F拉 =(π × (D² - d²) × P) / 4，D 为缸径，d 为活塞杆直径。例如，缸径40mm、工作压力0.8MPa时，理论推力约4019.2N（约410kgf）。但理论值需修正为实际负载力 N = η × F，η 为负载率（或安全系数），其值取决于气缸运动速度：静负载或低速时 η ≤ 0.7，速度50~500mm/s时 η ≤ 0.5，高速（>500mm/s）时 η ≤ 0.3。此外，摩擦阻力 f 也需考虑，实际输出力可表示为 F实际 = P × A - f。

涂布机负载计算需结合其特定工况。

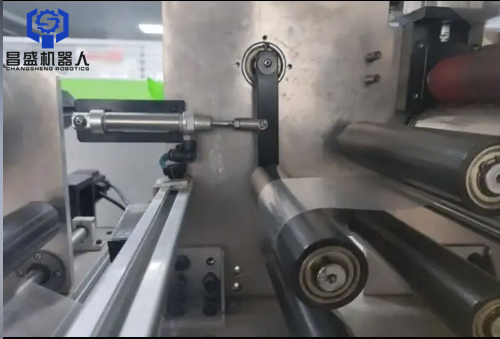

涂布机气缸常用于张力控制、压辊压力调节或运动部件驱动，负载不仅包括工件重量，还需分析动态力（如加速度惯性力）和摩擦阻力。

具体步骤包括：

- 确定负载重量：包括涂布材料、夹具、导杆等可动部分的总重量。

- 设定工作压力：根据气源条件，通常取0.4~0.8MPa，并确保低于气缸额定压力。

- 选择缸径：基于负载和压力估算缸径，例如先按理论力 F = N / η 反推所需活塞面积，再选标准缸径。

- 验证动态负载：若气缸高速驱动，需考虑惯性力，负载率 η 应取较小值（如0.3）。

- 考虑安装方向：垂直安装时需额外克服重力，水平安装时摩擦力影响更大。

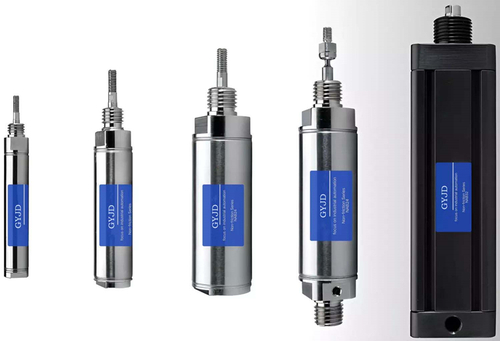

涂布机常用气缸的型号有单作用超低摩擦气缸和双作用超低摩擦气缸，推荐的型号如下：

单作用超低摩擦气缸：

ULF-CS-9-S、ULF-CS-16-S、ULF-CS-20-S、ULF-CS-25-S、ULF-CS-32-S、ULF-CS-40-S、ULF-CS-50-S、ULF-CS-63-S、ULF-CS-80-S、ULF-CS-100-S。

双作用超低摩擦气缸：

ULF-CS-9-D、ULF-CS-16-D、ULF-CS-20-D、ULF-CS-25-D、ULF-CS-32-D、ULF-CS-40-D、ULF-CS-50-D、ULF-CS-63-D、ULF-CS-80-D、ULF-CS-100-D。

有不同的工作行程，实际需要多少行程，可.与.昌.盛.机.器.人.苏.经.理.联.系。

涂布机气缸选型需综合考虑设备运动特性、负载要求及环境因素，以下原则基于气缸通用选型方法并结合涂布工艺特点归纳。

负载与缸径匹配： 涂布机气缸通常承受垂直或水平负载，需根据负载重量、运动方向及安全系数（垂直使用取0.5，水平使用取0.7）计算所需输出力，再结合系统压力确定活塞直径；缸径过小可能导致输出力不足，过大则增加能耗和成本，建议预留余量以适应负载波动。

行程与运动范围： 行程需严格匹配工件移动距离，一般不选满行程以避免活塞与缸盖碰撞，对于夹紧或压紧机构，应在计算行程基础上增加10～20mm余量确保可靠接触。

安装方式与空间布局： 安装形式（如法兰型、耳环型或角座型）需根据涂布机结构空间、运动轨迹及固定需求选择，固定式气缸适用于常规安装，连续回转机构可选用回转气缸，需确保安装位置与机构运动无干涉。

缓冲与速度控制： 涂布工艺要求运动平稳性，气缸在行程末端易产生冲击，因此高速或高精度场合应选择可调缓冲气缸；运动速度（通常50～800mm/s）需通过进排气口尺寸及导管内径匹配气路流量，避免振动影响涂布均匀性。

环境与介质适应性： 涂布环境可能存在灰尘、湿度或化学腐蚀，需选用耐腐蚀材料或带防尘罩的气缸，润滑方式应根据洁净度要求选择（如无油润滑适用于食品医药类涂布），工作压力范围一般为0.1～1.0MPa，环境温度适应性需覆盖-20～80℃。

实际应用中需注意误差来源和验证方法。

摩擦阻力、密封件损耗及气压波动会引入误差，建议在关键应用中通过实验测量负载力。

同时，若气缸通过齿轮齿条或曲柄滑块机构转换运动，需将直线力转换为旋转负载扭力，例如齿轮齿条机构中扭力 T = F × r（r 为齿轮半径）。

最终，负载计算结果应留有安全余量。

值得一提的是，这些步骤只是提供一个基本的参考框架，在实际操作中，还需根据具体情况进行全面考量，以确保所选气缸既符合需求，又能保证稳定高效的工作表现。

超低摩擦气缸使用时注意事项：

1、超低摩擦气缸必须使用清洁、干燥、无润滑的空气。微粒过滤精度为 1 微米或更高。需要使用聚结过滤器。

2、超低摩擦气缸用于直线应用。提供的接头可处理微小的偏差，因此应注意尽量减少平行偏差和角度偏差。

3、超低摩擦气缸需要外部止动装置。活塞在任何方向上都不能用作止动装置。

4、由于无摩擦运动，超低摩擦气缸可以高速使用，但在伸出方向上的极高速度会降低空气轴承效应，可能导致活塞接触气缸壁。

5、超低摩擦气缸不能与真空一起使用。

6、如果希望使用空气以外的气体，请咨询我们。

备注：以上资料源于东莞昌盛安曼机器人有限公司，如有雷同，请与苏先生联系。
